KMAX的AWS EKS部署方式

创建EKS

使用控制台创建EKS即可,要注意以下几个内容的编排。

VPC

vpc的指定需要结合旧系统,保证容器集群与旧集群之间是内网互通的。一个简单的指导是使用相同的vpc。
使用相同的vpc是比较稳妥的做法

Subnet

同vpc,子网subnet的选择也尽可能与旧系统相同,这样的好处是减少跨子网带来的跨az的费用问题(亚马逊会对跨az网络传输收费)。
使用相同的subnet可以节省潜在的跨az网络费用

IAM Role

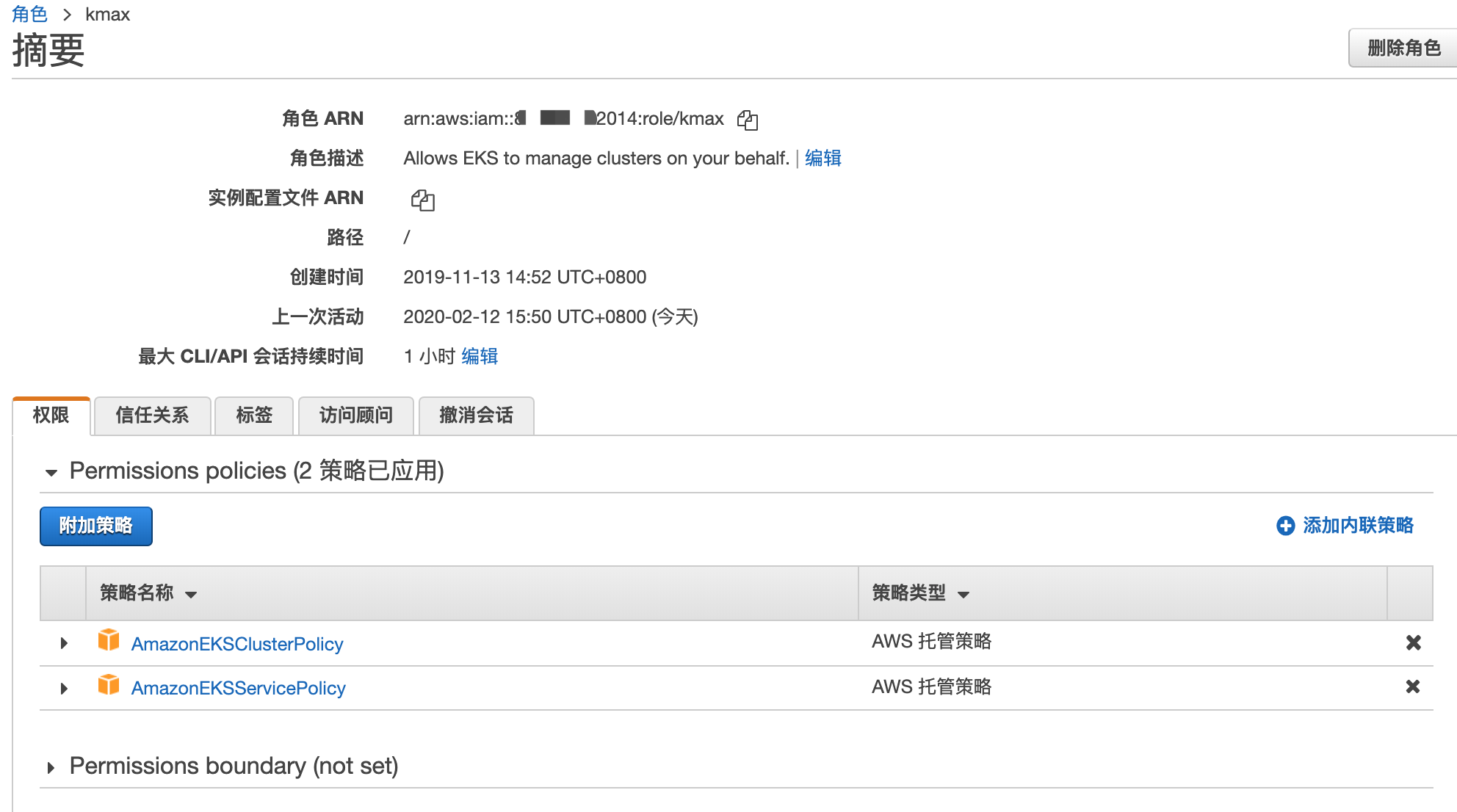

master使用的role:kmax

master是指容器集群节点,需要事先创建好这些节点所使用的role。
这里可以在账户里找到kmax这个iam role

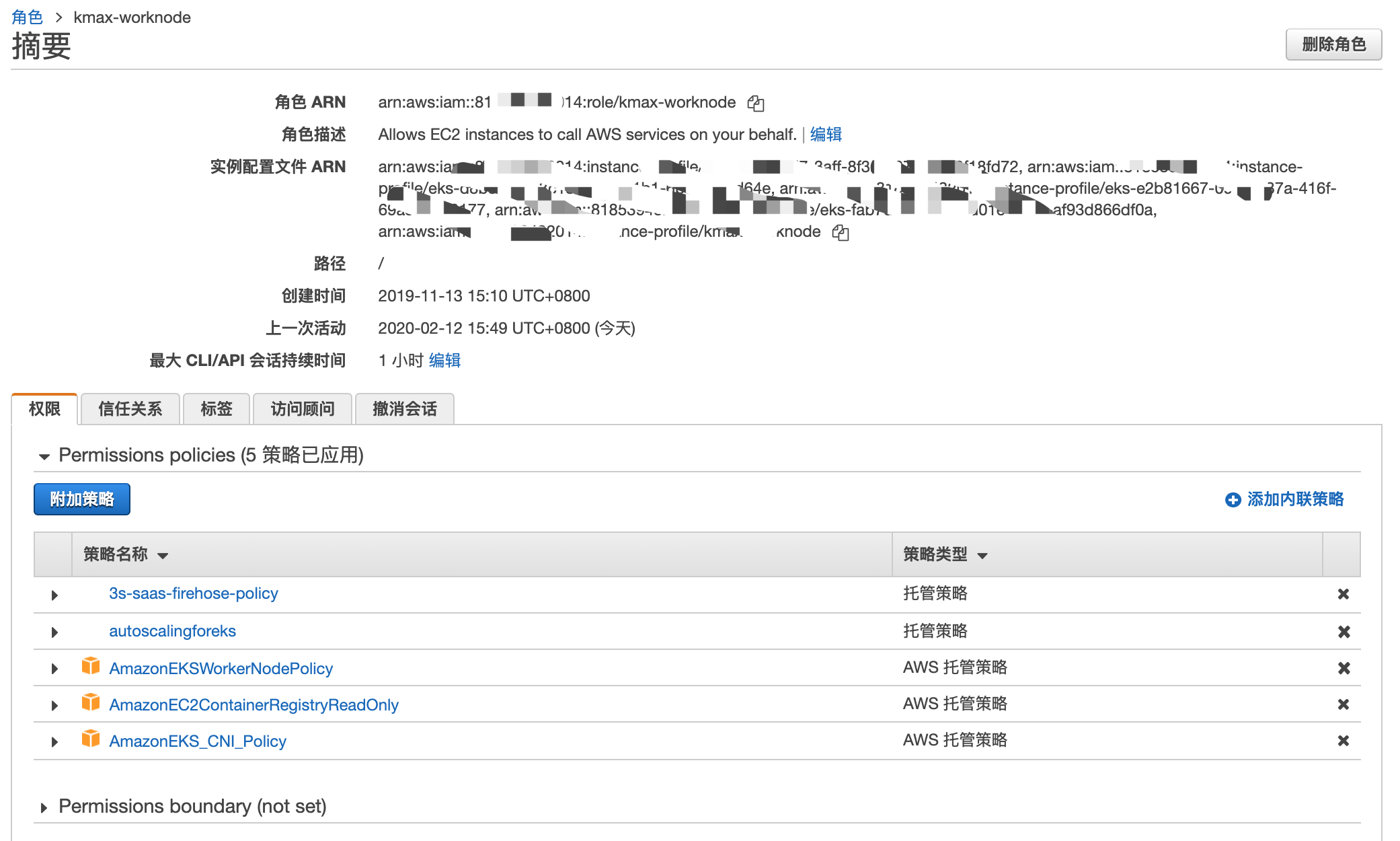

worknode使用的role:kmax-worknode

worknode是指容器工作节点,同样需要事先创建好这些节点所使用的role
这里可以在账户里找到kmax-worknode这个iam role

Security Group

安全组需要安排给master、worknode,控制网络访问限制,防范网络攻击。因此也需要事先确认已创建好。

spotmax-kmax-master-sg

这个安全组是为master而创建的

spotmax-kmax-worknode-sg

这个安全组是为worknode而创建的

利用EKS的NodeGroup管理功能创建EC2模版

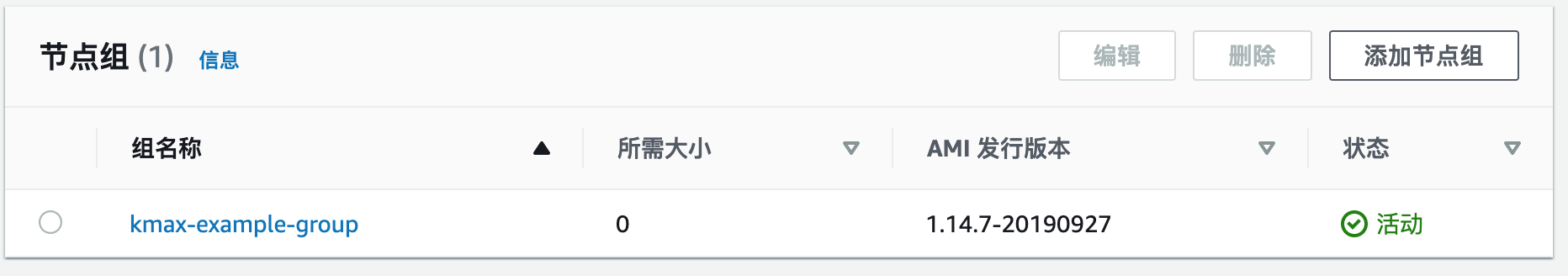

创建kmax-example-group

这里的模版是指EC2 Launch Template,这里取了个巧,利用NodeGroup来生成模版。
EKS的NodeGroup管理功能有个缺陷,无法在template里设置EC2的标签,这样如果我们利用标签统计成本就失效了。所以我们放弃了NodeGroup管理容器节点。
说明:上面的节点组所需大小创建时是最小是1,不能置为0的,这个可以通过后台ASG编辑解决,因为它这里实际上也是启动了一个ASG。

利用example的EC2模版改造自己的模版

新模版的命名

找到kmax-example-group使用的模版,使用它为模版创建一个新的模版,例如dsp-8c64g-kmax,其中<dsp表示业务线>-<8c64g表示规格>-<kmax搜索词>。
关于规格的说明
  • 8c64g:节点配置不低于此规格
  • small:对照c系列,节点规格不低于2c4g
  • medium:对照c系列,节点规格不低于4c8g
  • large:对照c系列,节点规格不低于8c16g
规格命名的指导,如果所部署业务需要指定专属、个性化、独享的实例,建议使用8c64g这种详细的规格说明。
而不重要的、测试类的、不需要特定实例的业务可以增加和使用small/medium/large这类规格。

新模版增加必要的tag

tag名
取值
说明
team
dsp/adn/3s
业务线名称
kubernetes.io/cluster/<EKS-NAME>
owned
EKS节点发现
team标签好理解,这里还有个kubernetes.io的标签,这个标签是必须要打上的,否则EKS不会把节点注册上,尽管有了注册脚本(user-data)
当然也可以在ASG里传递这个标签,在这里的优点是:结合使用max_group时,比正常走autoscaling打tag快10秒注册进EKS

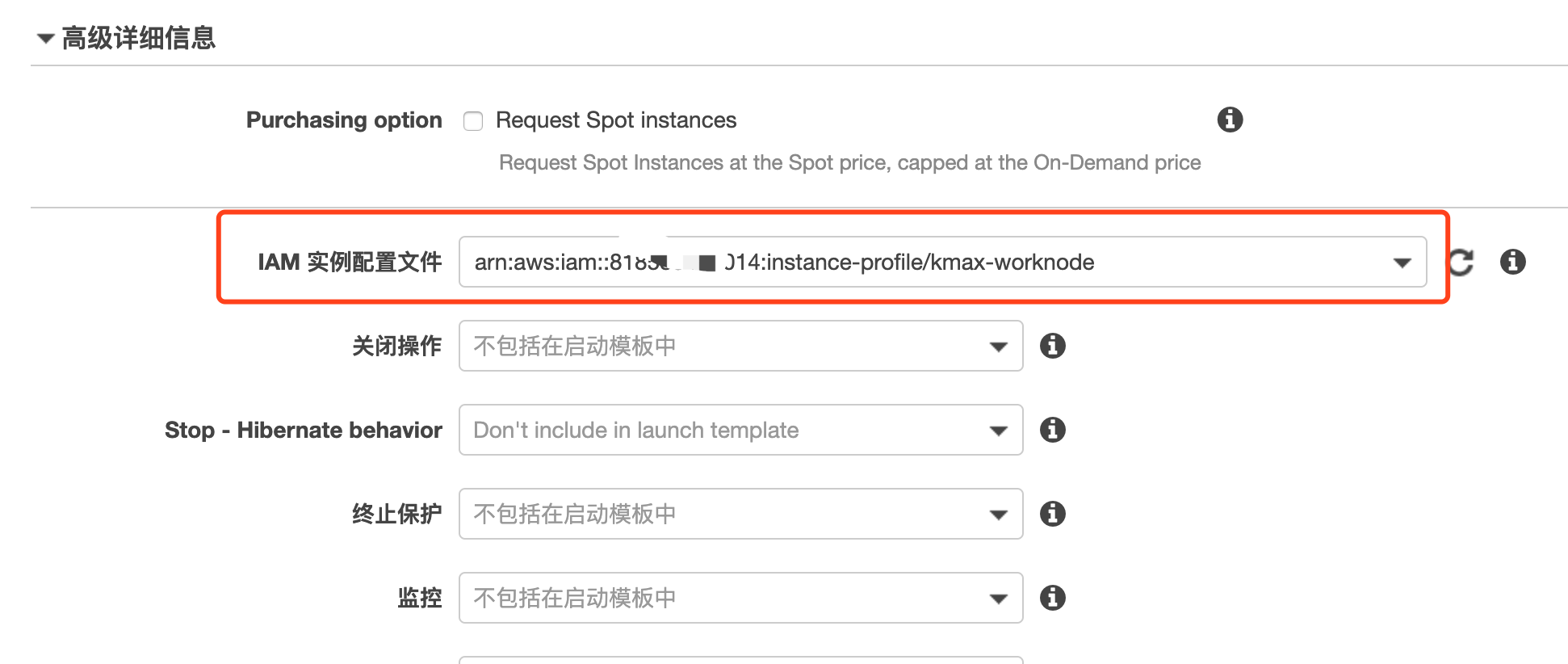

修改高级选项的IAM kmax-worknode

点开模版的高级选项,修改IAM为我们事先指定好的kmax-worknode。
这一点很重要,NodeGroup的example模版依照kmax-worknode创建了一个新的iam配置文件,我们不用它的。

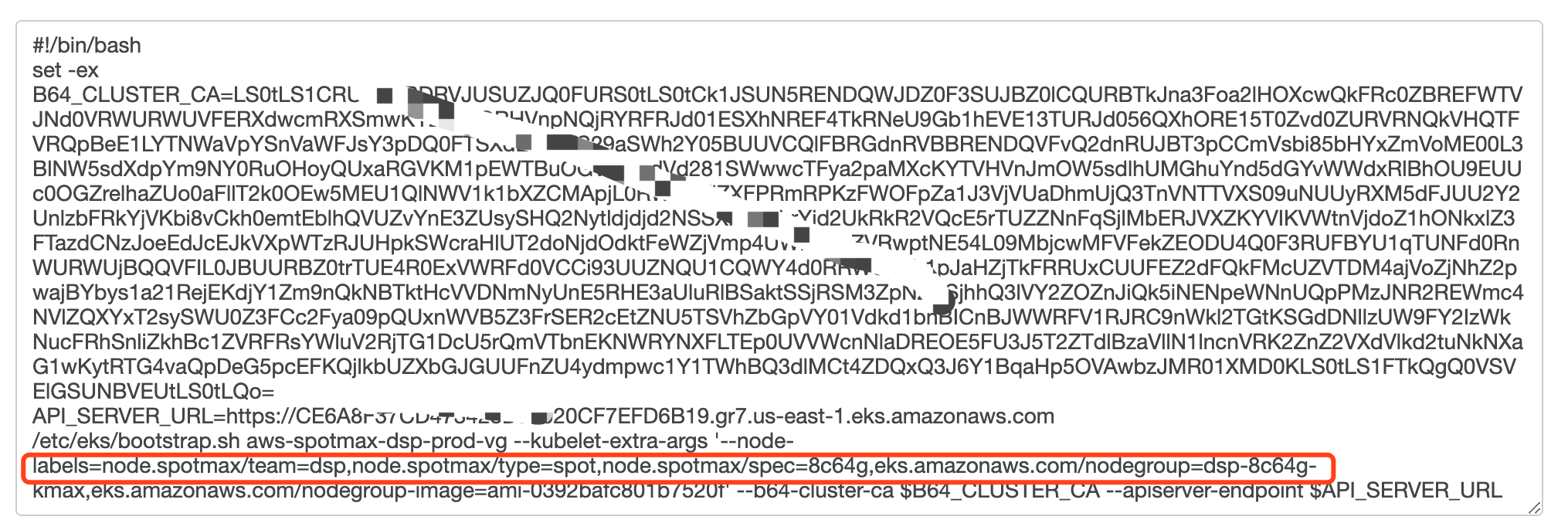

修改用户数据保证kubernetes中的标签

我们使用模版启动的实例在注册时会告诉kubernetes需要给该worknode标记哪些标签,所以我们需要保证节点标签的正确性。
label
取值
说明
node.spotmax/team
dsp
业务线
node.spotmax/type
spot/ondemand
spot或ondemand
node.spotmax/spec
8c64g
规格说明
eks.amazonaws.com/nodegroup
dsp-8c64g-kmax
所属的nodegroup
这些标签是在模版的user数据中,也就是EC2被拉起后执行的操作。
日常运维会在实例初始化是调整一下登陆用户、SUDO权限相关的脚本,也可以增加上。
1
#!/bin/bash
2
set -ex
3
4
add_user(){
5
groupadd admin
6
groupadd dev
7
useradd -G admin mobsa
8
useradd -G dev mobdev
9
id mobdev
10
id mobsa
11
}
12
13
setup_key(){
14
su - mobsa -c "ssh-keygen -t rsa -N '' -f ~/.ssh/id_rsa -q -b 2048"
15
su - mobsa -c "touch ~/.ssh/authorized_keys"
16
su - mobdev -c "ssh-keygen -t rsa -N '' -f ~/.ssh/id_rsa -q -b 2048"
17
su - mobdev -c "touch ~/.ssh/authorized_keys"
18
19
cat > /home/mobdev/.ssh/authorized_keys <<END1
20
ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABAQDlMUO/Z2+VGypRLCE4QAxQLodPQSp941POXcAabH2W8v4n9OTXlpqPRLF+hGNvWOafydxjeVgAjTRfLC8Z5STqMJ6ECFULk7RuWS2D5GqCiVKXSXllU7E3Cx2eipSrKcWIO34vXUDXKtzAgxWkxeF18z//GEzXxMLg5zVjT37vrhd7uClm4vhWX0UZM6bEghYt0akaas54VT6DJ2Trf/0m5Gh6TD6F2RiQv8WajTYpjTX/j0EQWnpiKFqzc39B607ItWIiH7A/cvEA6dieGUloNNmNSmmp1AKsKJxm81cBgzThHpOjQVxjINL1uhzQvOGtL6xl94bq4N3cr4/D0qxX [email protected]-172-31-8-162
21
END1
22
cat > /home/mobsa/.ssh/authorized_keys <<END2
23
ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABAQDBJz3tMgLCzfFdJyA/mGd3iYxXBBCqbgUSiD0V2qZJnrCZSCLtatPEFhEm38htpiHzvkclrhfC7XbiU17Kmfq7qD9jEehukr5J7VbaA/6k+kXj+hMs0v1FyXEY+uSPQvP7DyuVnunXhDbrEp5EoS0FfHAjPv3PJ0zmSa5uKavujoVlk2hdJxYR6L4RAdnvYVk23qvNK5HpxayADHkd05aE66VYSZaR13WnIjZUCP8tduS2SLhvgisqrCbdbdf6jsoEVXRSTpirx2gtL1XkuhCLBhS7QOfcjH5BHVvpQkSNOskzs8se2UQuFJeNanAMAQdy95SB4xmQy0+aRZdrplDD [email protected]-172-31-8-162
24
END2
25
chown mobsa. /home/mobsa/.ssh/ -R
26
chmod 600 /home/mobsa/.ssh/authorized_keys
27
chown mobdev. /home/mobdev/.ssh/ -R
28
chmod 600 /home/mobdev/.ssh/authorized_keys
29
}
30
31
setup_sudo(){
32
chmod 777 /etc/sudoers
33
cat >> /etc/sudoers<<END
34
##### OPS #####
35
Cmnd_Alias NSU=/bin/su
36
Cmnd_Alias NSHELLS = /bin/sh,/bin/bash
37
Cmnd_Alias NCMDS = /usr/sbin/visudo,/usr/bin/chattr,/sbin/fdisk,/bin/dd,/usr/bin/passwd,/usr/sbin/usermod
38
Cmnd_Alias DEV = /usr/bin/svn
39
40
Defaults:mobsa !requiretty
41
User_Alias MOBADMIN = %admin
42
User_Alias MOBDEV = %dev
43
MOBADMIN ALL=(ALL) NOPASSWD: ALL
44
MOBDEV ALL=(ALL) ALL,!NSU,!NSHELLS,!NCMDS,NOPASSWD: DEV
45
END
46
chmod 440 /etc/sudoers
47
}
48
49
add_user
50
setup_key
51
setup_sudo
52
Copied!
至此我们准备好了一种规格的模版!之所以称之为一种规格是因为我们需要根据不通的产品拉起不通的节点,因此也需要不同的模版了。
假如使用同一模版拉起不通的ASG,会出现什么问题?
答:因为模版的用户数据是统一的,这样会模版与实例管理混乱问题,例如出现kubernetes标签与实际实例不一致等问题。

创建AutoscalingGroup

选择模版

有了dsp-8c64g-kmax模版,我们就可以创建对应的ASG了,这样每一个节点都能根据用户数据(user data)注册到容器集群里。

创建与模版对应的ASG

为了便于区分管理,我们创建与模版一致名称的ASG
选择模版<dsp-8c64-kmax>创建伸缩组<dsp-8c64g-kmax>

对ASG增加必要的tag

tag
取值
说明
k8s.io/cluster-autoscaler/enabled
true
CA自动发现使用
k8s.io/cluster-autoscaler/<EKS-NAME>
owned
CA自动发现使用
至此,创建好的ASG会自动拉取节点,此时使用kubectl客户端可以看到节点已经加入了!

启用CA(ClusterAutoscaler)

CA的基本概念与详细说明请参考说明文档
这个模块的操作可以和kmax确认后操作

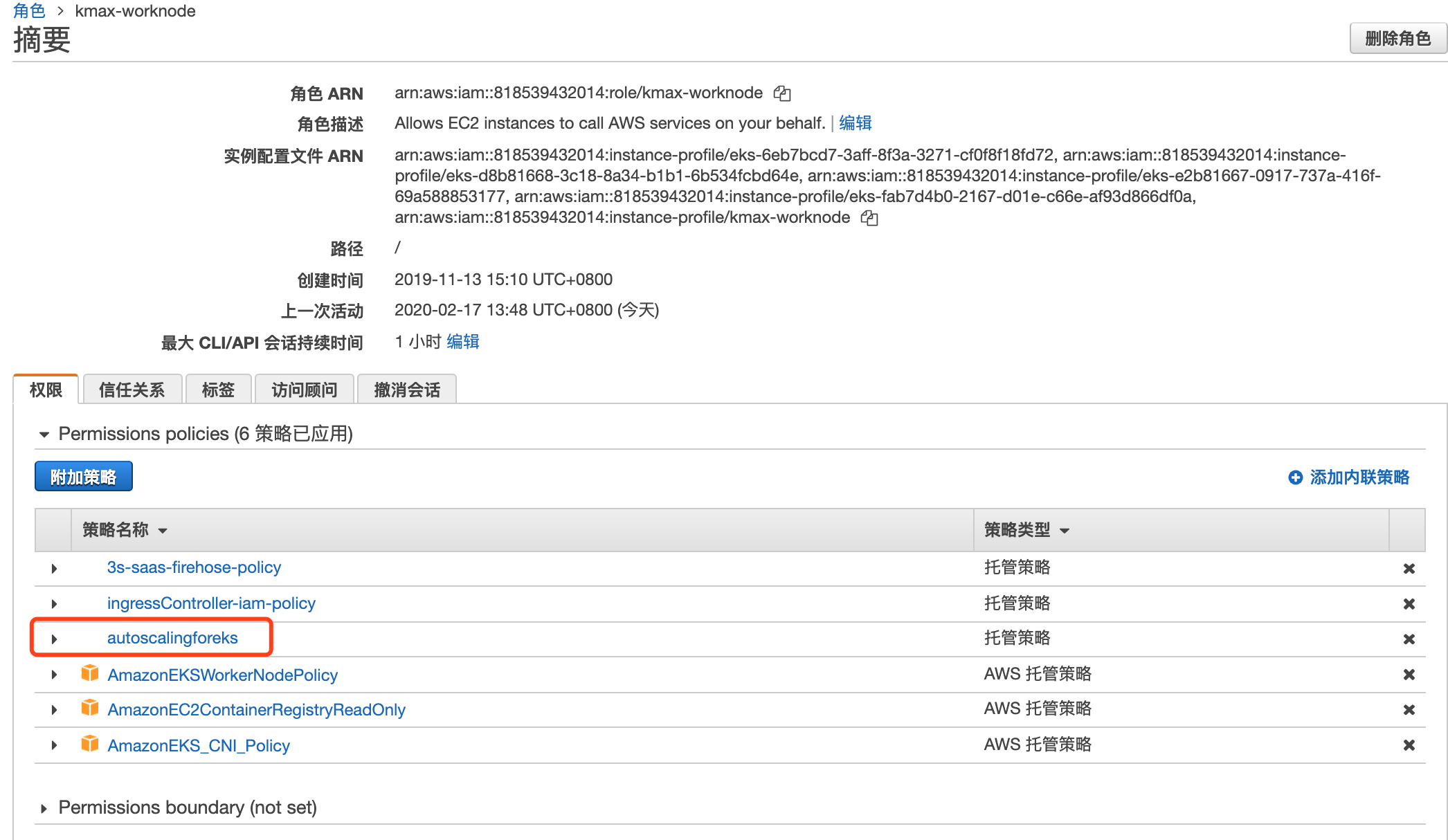

确保worknode的IAM含有ASG操作权限

如果没有意外,当前worknode所使用的IAM角色已经含有了ASG权限,可以查看到

安装CA

CA即Cluster Autoscaler,是kubernetes社区的组件,支持不同的云商,大家找到自己的云商可以直接安装,这里我们使用的亚马逊的CA。

下载YAML文件

要在 GitHub 上下载 Cluster Autoscaler 项目提供的示例部署文件,请运行以下命令:
1
wget https://raw.githubusercontent.com/kubernetes/autoscaler/master/cluster-autoscaler/cloudprovider/aws/examples/cluster-autoscaler-autodiscover.yaml
Copied!

修改YAML文件添加ASG组

打开下载的 YAML 文件并根据下例设置 EKS 集群名称 (awsExampleClusterName) 和环境变量 (us-east-1)。然后保存更改。
1
...
2
command:
3
- ./cluster-autoscaler
4
- --v=4
5
- --stderrthreshold=info
6
- --cloud-provider=aws
7
- --skip-nodes-with-local-storage=false
8
- --expander=least-waste
9
- --node-group-auto-discovery=asg:tag=k8s.io/cluster-autoscaler/enabled,k8s.io/cluster-autoscaler/awsExampleClusterName
10
env:
11
- name: AWS_REGION
12
value: us-east-1
13
...
Copied!

使用YAML部署CA

要创建 Cluster Autoscaler 部署,请运行以下命令:
1
kubectl apply -f cluster-autoscaler-autodiscover.yaml
Copied!
要检查 Cluster Autoscaler 部署日志以查看部署错误,请运行以下命令:
1
kubectl logs -f deployment/cluster-autoscaler -n kube-system
Copied!

启用HPA(Horizontal Pod Autoscaler)

关于HPA的详细介绍可以参考说明文档
所以让HPA可用,我们只需要在集群里安装好Metrics Server即可

Metrics-Server安装

如果已经集群已经安装过了,这个环节可以省去,例如prometheus也会使用到这个模块。
1
helm install stable/metrics-server --generate-name --namespace kube-system
Copied!
